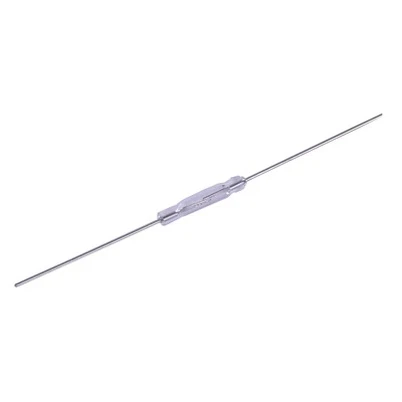

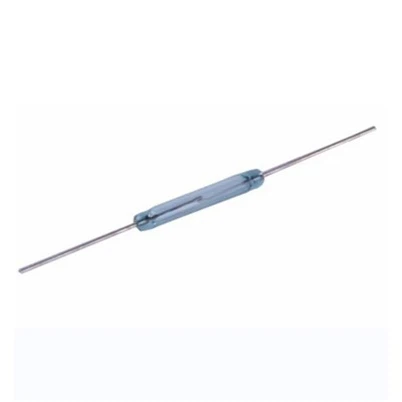

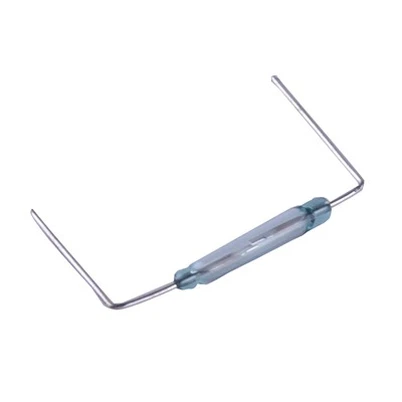

Jazýčkový senzor pro povrchovou montáž

Jazýčkový senzor pro povrchovou montáž funguje jako magnetický spínač. Když se nepoužívá, dvě jazýčkové čepele se navzájem nedotýkají. Když přiblížíte magnet nebo elektromagnetickou cívku, vytvoří se na koncích lopatek různé náboje. Pokud je magnetická síla dostatečně silná, lopatky se přitáhnou k sobě a dokončí obvod. Když magnetické pole zeslábne nebo odejde, lopatky se oddělí kvůli své pružinové povaze a otevřou obvod.

Plně utěsněný jazýčkový senzor Form A je normálně otevřený, což znamená, že nedovoluje proudění elektřiny, dokud není aktivován. Forma B je normálně sepnutý spínač, takže vede elektřinu, dokud není aplikováno magnetické pole. Forma C je jednopólový spínač s dvojitým přepínáním (SPDT), který má jednu společnou čepel, jednu normálně otevřenou čepel a jednu normálně uzavřenou čepel.

Ve formě C, když není žádné magnetické pole, přepínatelná čepel se dotýká normálně zavřené čepele. Když přijde dostatečně silné magnetické pole, přepínatelná čepel se posune směrem k normálně otevřené čepeli, zatímco ostatní dvě čepele zůstanou na místě. Všechny tyto čepele jsou vyrobeny z feromagnetického materiálu, ale normálně uzavřená čepel má povrch z nemagnetického kovu.

Když je senzor v magnetickém poli, dvě pevné lopatky (normálně otevřené a normálně zavřené) mají stejný náboj, který je opačný než náboj přepínatelné lopatky. Nemagnetický kov na normálně uzavřeném konci blokuje magnetické pole. Takže když je magnetická síla mezi normálně otevřeným koncem a přepínatelnou čepelí dostatečně silná, přepínatelná čepel se dotkne normálně otevřené čepele a uzavře obvod.
